中華人民共和國國家標(biāo)準(zhǔn)GB/T 2918-2018 塑料 試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境
前言
本標(biāo)準(zhǔn)按照GB/T 1.1- -2009給出的規(guī)則起草。
本標(biāo)準(zhǔn)代替GB/T 2918- 1998《塑料 試樣 狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境》,與GB/T 2918- -1998 相比,除編輯性修改外主要技術(shù)變化如下:
增加了第2章“2規(guī)范性引用文件"(見第2章);
增加了各級(jí)標(biāo)準(zhǔn)環(huán)境的使用條件“23/50適用于非熱帶地區(qū),27/65適用于熱帶地區(qū)”，并規(guī)定了“為了獲得可比性數(shù)據(jù),應(yīng)采用23/50這一標(biāo)準(zhǔn)環(huán)境”(見第5章);
增加了校準(zhǔn)頻率(見第6章);
修改了長(zhǎng)時(shí)間無法達(dá)到平衡時(shí)樣品狀態(tài)調(diào)節(jié)時(shí)間的確定方法(見附錄A)。
本標(biāo)準(zhǔn)使用重新起草法修改采用ISO 291 :2008《塑料 試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境》。
本標(biāo)準(zhǔn)與ISO 291 :2008的技術(shù)性差異及其原因如下:
關(guān)于規(guī)范性引用文件,本標(biāo)準(zhǔn)做了具有技術(shù)性差異的調(diào)整,以適應(yīng)我國的技術(shù)條件,調(diào)整的情況集中反映在第2章“規(guī)范性引用文件”中,具體調(diào)整如下:
用等同采 用國際標(biāo)準(zhǔn)的GB/T 1034代替ISO 62;
將8.1注2的內(nèi)容修改為段;
將8.1 注3的內(nèi)容修改為段。
刪除了 ISO 291:2008的資料性附錄B“背景資料”;?
刪除了參考文獻(xiàn)。
本標(biāo)準(zhǔn)由中國石油和化學(xué)工業(yè)聯(lián)合會(huì)提出。
本標(biāo)準(zhǔn)由全國塑料標(biāo)準(zhǔn)化技術(shù)委員會(huì)(SAC/TC15)歸口。
本標(biāo)準(zhǔn)負(fù)責(zé)起草單位:中藍(lán)晨光成都檢測(cè)技術(shù)有限公司、山東道恩高分子材料股份有限公司、深圳萬測(cè)試驗(yàn)設(shè)備有限公司、中廣核俊爾新材料有限公司、同軌科技成都有限公司、中國藍(lán)星(集團(tuán))股份有限公司。
本標(biāo)準(zhǔn)起草人:陳敏劍、羅曉霞、趙磊、牟秀發(fā)、陳曉敏、王琰、陳宏愿。
本標(biāo)準(zhǔn)所代替標(biāo)準(zhǔn)的歷次版本發(fā)布情況為:
GB/T 2918- -1982、GB/T 2918- -1998.
?
塑料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境
1.范圍
本標(biāo)準(zhǔn)規(guī)定了塑料及其所有類型的試樣在恒定環(huán)境條件下進(jìn)行狀態(tài)調(diào)節(jié)和試驗(yàn)的規(guī)范。
本標(biāo)準(zhǔn)適用于塑料及其所有類型的試樣。
本標(biāo)準(zhǔn)不包括用于某些特殊試驗(yàn)或材料或模擬某特定氣候條件的專用環(huán)境。
2.規(guī)范性引用文件
下列文件對(duì)于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T 1034塑料吸水性 的測(cè)定(GB/T 1034- -2008 , ISO 62 :2008 ,IDT)
3.術(shù)語和定義
下列術(shù)語和定義適用于本文件。
3.1
標(biāo)準(zhǔn)環(huán)境standard atmosphere
優(yōu)先選用的,規(guī)定了空氣溫度和濕度且限制了大氣壓強(qiáng)和空氣循環(huán)速率范圍的恒定環(huán)境。該空氣中不含明顯的外加成分，且環(huán)境未受到任何明顯的外加輻射影響。
注1:標(biāo)準(zhǔn)環(huán)境使樣品或試樣能夠達(dá)到并保持規(guī)定的狀態(tài)。
注2:標(biāo)準(zhǔn)環(huán)境相當(dāng)于實(shí)驗(yàn)室的平均環(huán)境條件,并能建立在(環(huán)境可控制的)狀態(tài)調(diào)節(jié)柜、箱或房中.
3.2
狀態(tài)調(diào)節(jié)環(huán)境 conditioning atmosphere
進(jìn)行實(shí)驗(yàn)前保存樣品或試樣的恒定環(huán)境。
3.3
試驗(yàn)環(huán)境test atmosphere
樣品或試樣在檢測(cè)過程中所處的恒定環(huán)境。
3.4
狀態(tài)調(diào)節(jié)conditioning
為使樣品或試樣達(dá)到溫度和濕度的平衡狀態(tài)所進(jìn)行的一-種或多種操作。
3.5
狀態(tài)調(diào)節(jié)程序 conditioning procedure
3.6
室溫ambient temperature
實(shí)驗(yàn)室中,沒有溫度和濕度控制的--般大氣條件的環(huán)境。
注:“在室溫狀態(tài)”指不考慮相對(duì)濕度.大氣壓力或空氣循環(huán)速率時(shí),處于空氣溫度在規(guī)定范圍內(nèi)的環(huán)境。空氣溫度一般指18 C~28 C,表述為“18 C~28 C的室溫狀態(tài)”。
4.原理
如果把試樣暴露在規(guī)定的狀態(tài)調(diào)節(jié)環(huán)境或溫度中,那么試樣與狀態(tài)調(diào)節(jié)環(huán)境或溫度之間即可達(dá)到可再現(xiàn)的溫度或含濕量平衡的狀態(tài)。
本標(biāo)準(zhǔn)未指定測(cè)定濕度敏感的方法。
一些材料可能需要特殊的狀態(tài)調(diào)節(jié)條件,需遵照相關(guān)的材料標(biāo)準(zhǔn)。
5.標(biāo)準(zhǔn)環(huán)境
除非另有規(guī)定,應(yīng)使用表1中的條件作為標(biāo)準(zhǔn)環(huán)境。
?
表1標(biāo)準(zhǔn)環(huán)境
標(biāo)準(zhǔn)環(huán)境符號(hào)? 空氣溫度/°C? ?相對(duì)濕度(RH)/%? 備注*
23/50? ? ? ? ? ? 23? ? ? ? ? ? ?50? ? ? ? ? 非熱帶地區(qū)
27/65? ? ? ? ? ? 27? ? ? ? ? ? ?65? ? ? ? ? 熱帶地區(qū)
為獲得具有可比性的聚合物數(shù)據(jù),應(yīng)使用標(biāo)準(zhǔn)環(huán)境23/50.
?
注:表1中的數(shù)值適用于大氣壓強(qiáng)在86 kPa~106 kPa之間的一般海拔高度及空氣循環(huán)速率≤1 m/s的場(chǎng)合.?
?
6.標(biāo)準(zhǔn)環(huán)境等級(jí)
表2給出了標(biāo)準(zhǔn)環(huán)境的兩種不同等級(jí),對(duì)應(yīng)于溫度和相對(duì)濕度的不同允差水平。表2給出的允差適用于試驗(yàn)環(huán)境內(nèi)或狀態(tài)調(diào)節(jié)環(huán)境內(nèi)試樣所處的空間。1級(jí)環(huán)境室需要遵照生產(chǎn)商的建議縮短校正周期。1級(jí)環(huán)境室每年至少校正一次。
?
表2對(duì)應(yīng)于不同允差的標(biāo)準(zhǔn)環(huán)境等級(jí)
等級(jí)? ? 溫度允差/°C? ? ?相對(duì)濕度允差/%
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?23/50? ? ?27/65
1? ? ? ? ?士1? ? ? ? ? ? ? ? ? 士5? ? ? ? 士5
2? ? ? ? ?士2? ? ? ? ? ? ? ? ? 士10? ? ? ?士10
?
注1:通常允差是配合成對(duì)的,即1級(jí)允差或2級(jí)允差都是相對(duì)于溫度和相對(duì)濕度兩者而言的。
注2:超出表中規(guī)定的溫度和相對(duì)濕度允差不能被認(rèn)為是標(biāo)準(zhǔn)恒定環(huán)境。
?
7.標(biāo)準(zhǔn)溫度和室溫
如果濕度對(duì)所測(cè)性能沒有影響或影響可以忽略不計(jì),則不必控制相對(duì)濕度。相應(yīng)的兩個(gè)環(huán)境稱作“溫度23”和“溫度27”。
同樣,如果溫度和濕度對(duì)所測(cè)性能都沒有任何顯著影響,則溫度和濕度都不必控制。在這種情況下,該環(huán)境稱為“室溫”。
8.操作步驟
8.1狀態(tài)調(diào)節(jié)
狀態(tài)調(diào)節(jié)時(shí)間見相關(guān)的材料中的規(guī)定。
當(dāng)沒有適用的標(biāo)準(zhǔn)規(guī)定其調(diào)節(jié)時(shí)間時(shí),應(yīng)按如下規(guī)定執(zhí)行:
a)除非另有 要求,對(duì)于標(biāo)準(zhǔn)環(huán)境23/50和27/65,不少于88 h;
b)除非另有要求,對(duì)于 18 C~28 C的室溫,不少于4 h。
注1:對(duì)于塑料材料,其達(dá)到濕度平衡所需要的時(shí)間一般要長(zhǎng)于達(dá)到溫度平衡所需的時(shí)間。
如果樣品按照a)調(diào)節(jié)不能達(dá)到濕度平衡,狀態(tài)調(diào)節(jié)時(shí)間長(zhǎng)于GB/T 1034中規(guī)定的tro(tr取決于厚度的二次方),達(dá)到平衡所需時(shí)間符合附錄A的要求。
對(duì)于特殊的試驗(yàn)和已知能夠很快或很慢能達(dá)到溫度和濕度平衡的塑料或試樣,可以在相應(yīng)的材料標(biāo)準(zhǔn)中規(guī)定一個(gè)較短或較長(zhǎng)的狀態(tài)調(diào)節(jié)時(shí)間符合附錄A的要求。
8.2試驗(yàn)
除非另有規(guī)定,狀態(tài)調(diào)節(jié)后的試樣應(yīng)在與狀態(tài)調(diào)節(jié)相同的環(huán)境或溫度下進(jìn)行試驗(yàn)。在任何情況下，試驗(yàn)都應(yīng)在將試樣從狀態(tài)調(diào)節(jié)環(huán)境內(nèi)取出后立即進(jìn)行。
?
附錄A
(規(guī)范性附錄)
在狀態(tài)調(diào)節(jié)環(huán)境中塑料達(dá)到濕度平衡
試樣在狀態(tài)調(diào)節(jié)階段,對(duì)環(huán)境中水分吸收和解吸的速率顯著取決于制作試樣材料的特性和形狀。
8.1中給出的狀態(tài)調(diào)節(jié)時(shí)間可能不適用,尤其是以下幾種情況:
特殊材料或厚度較厚,需要經(jīng)過很長(zhǎng)時(shí)間才能達(dá)到標(biāo)準(zhǔn)平衡條件的試驗(yàn)(例如某些聚酰胺類及
厚度大于2 mm的試樣,見GB/T 1034)。
其吸濕能力與到達(dá)平衡所要求的時(shí)間都無法事先估算的不熟悉的材料。
在這些情況中,可以選用以下步驟進(jìn)行狀態(tài)調(diào)節(jié):
a) 在不會(huì)使材料發(fā)生明顯或永久變化的高溫下烘干該材料(對(duì)于很多材料,可接受的溫度是50 C士2 "C),試樣在干燥器中冷卻至少2 h,使其達(dá)到試驗(yàn)溫度。在測(cè)試報(bào)告中指出狀態(tài)調(diào)節(jié)條件與本標(biāo)準(zhǔn)要求不- -致,但其是特殊情況下推薦的備選方法。

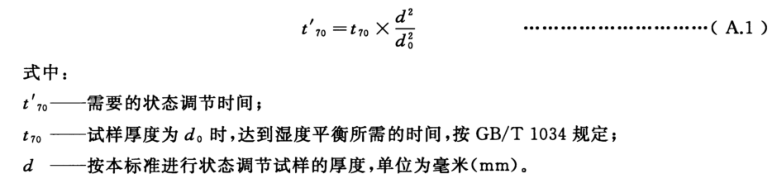

b)試樣 在標(biāo)準(zhǔn)環(huán)境23/50或27/65中調(diào)節(jié)至平衡。在GB/T 1034中,定義了-一個(gè)有效時(shí)間tro,即達(dá)到飽和水含量的70%所需的時(shí)間。如果tno對(duì)應(yīng)的試樣厚度為d。(單位為毫米),使用式(A.1)計(jì)算其他厚度試樣的調(diào)節(jié)時(shí)間t 70:
?
?
在測(cè)試報(bào)告中對(duì)此進(jìn)行說明。
c) 將試樣放置于已升至預(yù)定溫度以及規(guī)定濕度(優(yōu)選50%或65%相對(duì)濕度)的鼓風(fēng)烘箱或狀態(tài)調(diào)節(jié)箱內(nèi),直至到達(dá)濕含量平衡(該溫度和相對(duì)濕度應(yīng)由有關(guān)各方商定并應(yīng)寫人試驗(yàn)報(bào)告中)。
?
方法a)有個(gè)缺點(diǎn),即某些性能值,尤其是力學(xué)性能值,在干態(tài)下與在標(biāo)準(zhǔn)環(huán)境23/50或27/65中狀態(tài)調(diào)節(jié)后得到的測(cè)定值不同。因此,該狀態(tài)調(diào)節(jié)程序與本標(biāo)準(zhǔn)的規(guī)定不一致,但是建議將其作為備選條件。
?
對(duì)于方法b),下列經(jīng)驗(yàn)做法可能是有用的，如果間隔d2個(gè)星期進(jìn)行稱量,所得結(jié)果的差值不大于0.1%時(shí),可以假定為已經(jīng)到達(dá)平衡[其中d為試樣厚度,單位為毫米(mm)].
?
如果已知聚合物的濕擴(kuò)散特性并能用于確定適宜的暴露時(shí)間和條件時(shí),則使用方法c)。應(yīng)把試樣放置在烘箱或狀態(tài)調(diào)節(jié)箱內(nèi),直到其處在濕含量平衡的狀態(tài)。如果在狀態(tài)調(diào)節(jié)期間(至少1d)材料平均.濕含量的變化率小于0.01%(按GB/T1034闡述的質(zhì)量損失方法計(jì)算)時(shí),即到達(dá)了該狀態(tài)。
?

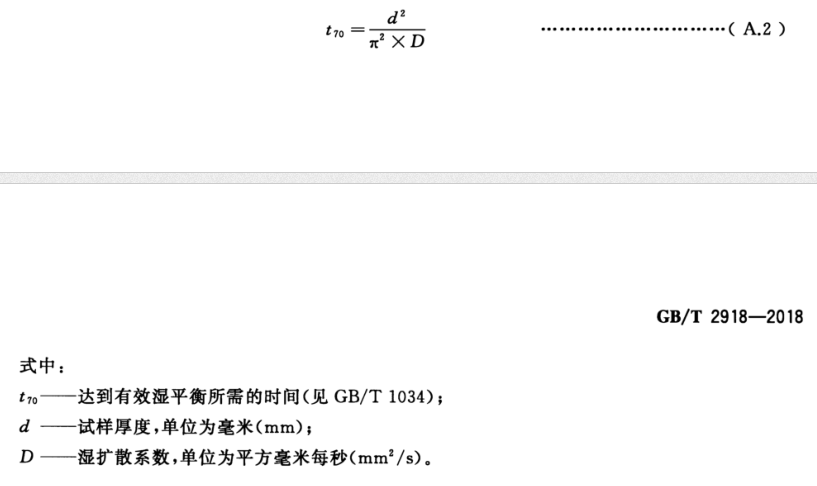

如果已知濕擴(kuò)散系數(shù)D,則到達(dá)濕含量平衡的時(shí)間使用式(A.2)計(jì)算,或定為1d,取兩者中的較大者。
?
?
編者附注：本標(biāo)準(zhǔn)《GB/T 2918 2018塑料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境》來源于網(wǎng)絡(luò)，為方便大家分享、查找與下載而整理本頁面，如有疑問以原版文件為準(zhǔn)。
